Module mở rộng ngõ ra cho trung tâm báo cháy vùng FS-IO

Mô Tả: Module Mở Rộng Ngõ Ra Cho Trung Tâm Báo Cháy Vùng Fs-Io

Trong một hệ thống báo cháy, nhu cầu giám sát và điều khiển thường tăng lên theo quy mô công trình. Khi số lượng thiết bị ngoại vi cần kết nối vượt quá khả năng sẵn có của tủ trung tâm, việc bổ sung một module IO là giải pháp giúp mở rộng thêm các điểm đầu vào và đầu ra mà không cần thay thế toàn bộ hệ thống.

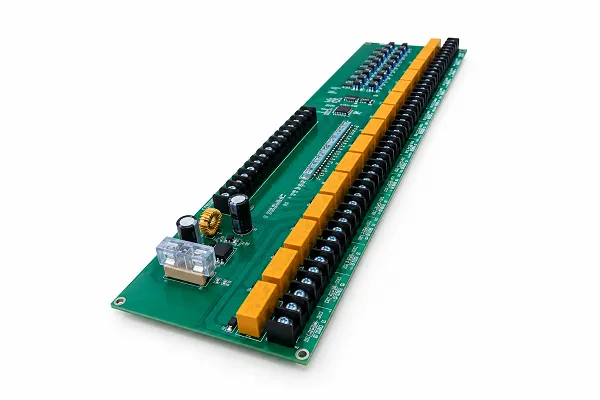

Module mở rộng ngõ ra cho trung tâm báo cháy vùng FS-IO là module dạng đầu vào/đầu ra, được sử dụng để mở rộng các ngõ điều khiển có thể lập trình cho tủ trung tâm báo cháy thông thường. Thiết bị cho phép lựa chọn nhiều cấu hình từ 1IN/2OUT đến 16IN/32OUT, phù hợp với nhu cầu mở rộng khác nhau của từng công trình.

Thông số kỹ thuật

Module mở rộng ngõ ra FS-IO hoạt động như thế nào?

Có thể hiểu FS-IO là thiết bị trung gian giúp kết nối tủ báo cháy với các thiết bị bên ngoài.

Ở phía đầu vào, module IO này tiếp nhận và giám sát trạng thái của các tiếp điểm NO/NC. Khi trạng thái của thiết bị kết nối thay đổi, tín hiệu sẽ được module ghi nhận để phục vụ quá trình giám sát.

Ở phía đầu ra, FS-IO thực hiện nhiệm vụ điều khiển theo cấu hình đã được cài đặt. Ngõ ra có thể cấp nguồn cho thiết bị 24VDC hoặc hoạt động theo dạng tiếp điểm rơ-le khô NO/NC.

Quá trình hoạt động có thể hình dung đơn giản:

Thiết bị ngoại vi → FS-IO nhận và giám sát tín hiệu → Tủ trung tâm xử lý → FS-IO kích hoạt đầu ra → Thiết bị liên động hoạt động

Nhờ đó, module I/O không chỉ giúp tăng số lượng điểm kết nối mà còn tạo thêm khả năng liên động giữa module báo cháy, tủ trung tâm và các thiết bị ngoại vi trong công trình.

Khả năng mở rộng linh hoạt của module FS-IO

Một ưu điểm của module mở rộng ngõ ra cho trung tâm báo cháy vùng FS-IO là có nhiều cấu hình đầu vào và đầu ra để lựa chọn. Tùy theo yêu cầu sử dụng, người dùng có thể lựa chọn các phiên bản:

• 1IN / 2OUT
• 2IN / 4OUT
• 4IN / 8OUT
• 8IN / 16OUT
• 16IN / 32OUT

Việc lựa chọn cấu hình phù hợp giúp hệ thống được mở rộng theo đúng nhu cầu thực tế thay vì phải sử dụng một module có số lượng kênh lớn hơn cần thiết.

Các đầu ra của module IO có thể được lập trình bằng phím gạt hoặc thông qua máy tính. Điều này giúp việc thiết lập chức năng điều khiển linh hoạt hơn khi công trình có yêu cầu liên động khác nhau.

Ứng dụng module FS-IO trong hệ thống báo cháy

Module mở rộng ngõ ra cho trung tâm báo cháy vùng FS-IO phù hợp với các công trình cần bổ sung thêm điểm giám sát hoặc điều khiển sau khi hệ thống báo cháy đã được thiết kế và lắp đặt. Thay vì thay đổi tủ trung tâm hoặc mở rộng toàn bộ hệ thống, module FS-IO có thể được sử dụng để tăng thêm các điểm kết nối cần thiết.

Thiết bị có thể được ứng dụng trong các phương án cần theo dõi trạng thái thiết bị thông qua tiếp điểm đầu vào hoặc thực hiện liên động bằng các đầu ra điều khiển. Với khả năng mở rộng đến 16 đầu vào và 32 đầu ra tùy cấu hình, FS-IO phù hợp với những hệ thống cần quản lý nhiều tín hiệu trong cùng một khu vực.

Module IO này đặc biệt phù hợp khi cần mở rộng chức năng của tủ báo cháy thông thường mà vẫn muốn giữ nguyên hệ thống đang sử dụng. FS-IO có thể tương thích với các loại tủ trung tâm báo cháy thông thường.

Module mở rộng ngõ ra cho trung tâm báo cháy vùng FS-IO là giải pháp hỗ trợ mở rộng khả năng giám sát và điều khiển cho hệ thống báo cháy. Với nhiều cấu hình từ 1IN/2OUT đến 16IN/32OUT, thiết bị có thể đáp ứng nhu cầu mở rộng linh hoạt theo từng quy mô công trình.

Theo firehub, sự kết hợp giữa chức năng giám sát đầu vào và điều khiển đầu ra giúp module I/O FS-IO rất phù hợp cho các hệ thống cần bổ sung điểm kết nối, mở rộng khả năng liên động và tăng tính linh hoạt trong quá trình thiết kế, lắp đặt.
