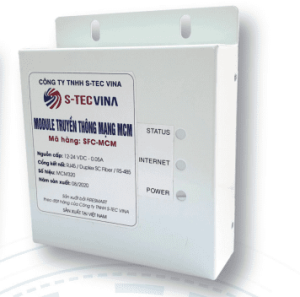

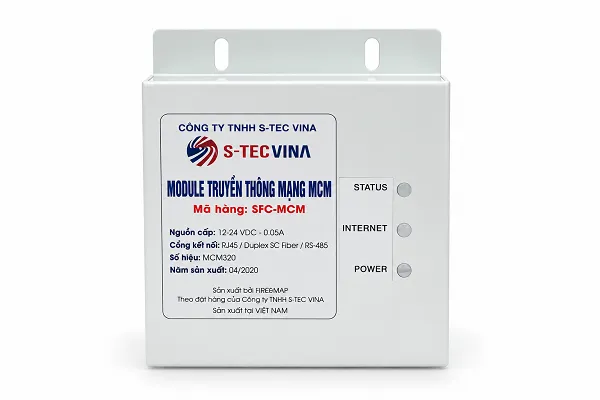

Module truyền thông mạng SCM/MCM

Mô Tả: Module Truyền Thông Mạng Scm/Mcm

Module truyền thông mạng SCM/MCM gồm 2 thiết bị SFC-SCM và SFC-MCM, được sử dụng để tiếp nhận, xử lý và truyền thông tin báo cháy, báo lỗi trong hệ thống báo cháy. Sản phẩm phù hợp với các công trình cần kết nối nhiều khu vực hoặc nhiều tủ trung tâm về một điểm giám sát chung. SCM/MCM đóng vai trò như một thiết bị truyền tín hiệu báo cháy, hỗ trợ đưa thông tin sự cố từ thiết bị đầu vào đến tủ trung tâm thông qua hệ thống mạng LAN hoặc WAN.

Thông số kỹ thuật

Tương thích với: Tủ trung tâm báo cháy dòng FSP từ 8 kênh đến 40 kênh và Tủ trung tâm báo cháy dòng FCP.

Đặc tính kỹ thuật

Module truyền thông mạng SCM/MCM được thiết kế để hỗ trợ kết nối và truyền tín hiệu trong hệ thống báo cháy. Thiết bị sử dụng nguồn điện 24VDC, có khả năng kết nối tối đa 300 địa chỉ và hỗ trợ các cổng kết nối phục vụ việc truyền dữ liệu trong hệ thống.

Các đặc tính chính gồm:

• Sử dụng nguồn 24VDC
• Kết nối tối đa 300 địa chỉ
• 1 cổng LAN
• 1 cổng kết nối RS485

Những đặc tính này giúp module báo cháy SCM/MCM phù hợp với nhu cầu kết nối và giám sát tập trung tại các công trình có nhiều khu vực hoặc nhiều điểm cần theo dõi.

Nguyên lý hoạt động của module báo cháy SCM/MCM

Hệ thống hoạt động theo quy trình tiếp nhận và truyền tín hiệu giữa SFC-SCM, SFC-MCM và tủ trung tâm báo cháy.

SFC-SCM tiếp nhận tín hiệu

SFC-SCM có nhiệm vụ nhận 2 loại tín hiệu gồm tín hiệu báo cháy và tín hiệu báo lỗi từ tiếp điểm NO (Normal Open) của thiết bị.

Sau khi tiếp nhận thông tin, bộ SCM truyền tín hiệu đến SFC-MCM thông qua hệ thống mạng. SCM đóng vai trò là điểm nhận dữ liệu đầu vào, giúp đưa thông tin sự cố vào hệ thống truyền thông.

SFC-MCM xử lý và chuyển tiếp tín hiệu

SFC-MCM nhận thông tin từ SFC-SCM, sau đó xử lý và chuyển tiếp tín hiệu về tủ trung tâm thông qua hệ thống mạng LAN hoặc WAN.

Khi xảy ra báo cháy hoặc báo lỗi, thông tin sẽ được truyền đến tủ trung tâm để hiển thị. Người vận hành có thể dựa vào thông tin này để xác định thiết bị hoặc khu vực đang phát sinh sự cố.

Có thể hiểu nguyên lý hoạt động theo chuỗi:

Thiết bị báo cháy/báo lỗi → SFC-SCM → Hệ thống mạng → SFC-MCM → Tủ trung tâm báo cháy

Nhờ quy trình này, SCM/MCM hoạt động như một thiết bị truyền tín hiệu báo cháy, hỗ trợ kết nối thông tin từ các vị trí khác nhau về hệ thống quản lý tập trung.

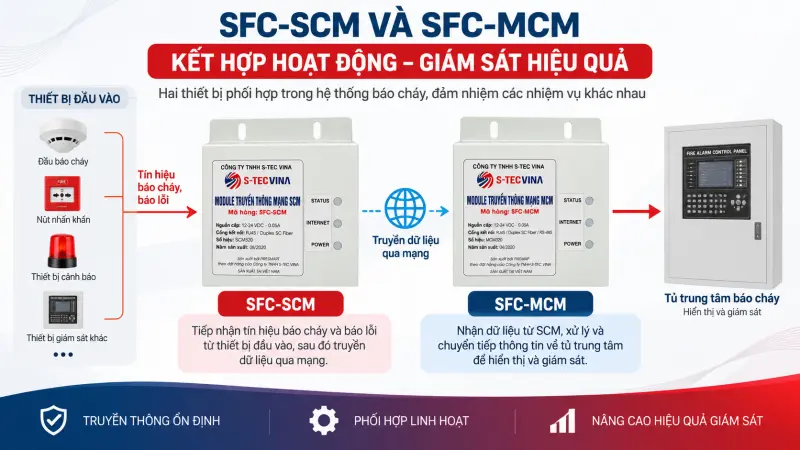

SFC-SCM và SFC-MCM có vai trò gì?

SFC-SCM và SFC-MCM được sử dụng kết hợp nhưng đảm nhiệm các nhiệm vụ khác nhau.

• SFC-SCM tiếp nhận tín hiệu báo cháy và báo lỗi từ thiết bị đầu vào, sau đó truyền dữ liệu qua mạng.
• SFC-MCM nhận dữ liệu từ SCM, xử lý và chuyển tiếp thông tin về tủ trung tâm để hiển thị và giám sát.

Việc phân chia chức năng giúp hệ thống tổ chức quá trình truyền thông tin theo từng bước, từ tiếp nhận tín hiệu tại khu vực xảy ra sự cố đến đưa thông tin về điểm quản lý.

Với chức năng tiếp nhận và truyền thông tin qua mạng, SCM/MCM là một thành phần phù hợp trong giải pháp thiết bị truyền tin báo cháy cho các công trình có hệ thống báo cháy phân tán.

Ứng dụng của module truyền thông mạng SCM/MCM

Module truyền thông mạng SCM/MCM có thể được sử dụng tại:

• Nhà xưởng và khu công nghiệp
• Kho hàng và trung tâm logistics
• Tòa nhà, chung cư và văn phòng
• Trường học và bệnh viện
• Công trình có nhiều khu vực hoặc nhiều tủ trung tâm báo cháy

Đặc biệt, sản phẩm phù hợp với nhu cầu gom thông tin từ nhiều vị trí về một điểm quản lý, hỗ trợ quá trình theo dõi tín hiệu báo cháy và báo lỗi thuận tiện hơn.

Module truyền thông mạng SCM/MCM gồm SFC-SCM và SFC-MCM là giải pháp hỗ trợ tiếp nhận, xử lý và truyền thông tin sự cố trong hệ thống báo cháy.

Nhờ khả năng ứng dụng trong mô hình giám sát tập trung, SCM/MCM phù hợp cho các công trình có nhiều khu vực hoặc hệ thống phân tán. Firehub đánh giá đây là lựa chọn đáng cân nhắc khi cần bổ sung module báo cháy và thiết bị truyền tín hiệu báo cháy vào giải pháp quản lý hệ thống báo cháy.
