Tủ trung tâm báo cháy 8 kênh – 10 kênh – 20 kênh

Liên hệ

Tủ trung tâm báo cháy 8/10/20 kênh giúp giám sát theo từng khu vực, dễ xác định vị trí xảy ra sự cố:

  • Có 8, 10 hoặc 20 kênh, linh hoạt lựa chọn theo quy mô công trình.
  • Giám sát từng vùng riêng biệt, hỗ trợ khoanh vùng báo cháy nhanh.
  • Phát hiện lỗi đường dây, giúp kịp thời kiểm tra và xử lý sự cố.
  • Ngõ ra 24VDC và tiếp điểm báo cháy/báo lỗi, hỗ trợ kết nối thiết bị ngoại vi.

Mô Tả: Tủ Trung Tâm Báo Cháy 8 Kênh – 10 Kênh – 20 Kênh

Tủ trung tâm báo cháy 8 kênh – 10 kênh – 20 kênh là dòng tủ báo cháy kênh vùng thuộc hệ thống báo cháy thông thường, có nhiệm vụ tiếp nhận, giám sát và xử lý tín hiệu từ các thiết bị đầu vào như đầu báo khói, đầu báo nhiệt, nút nhấn khẩn cấp và các thiết bị phát hiện cháy khác.

Thông số kỹ thuật

Hạng mục FCP-8C
Số kênh (vùng) 8
Thiết bị / kênh ≤ 32 đầu báo
Điện áp nguồn vào 220VAC · 50/60Hz (cầu chì 3A)
Ắc quy dự phòng 24VDC – 2,5 Ah
Dòng tĩnh / Dòng báo cháy 130 mA / 190 mA
Ngõ ra cảnh báo (NAC) 2 ngõ ra · 24VDC · ≤ 500 mA
Điện trở cuối tuyến (EOL) 4,7 kΩ
Tiếp điểm báo cháy / báo lỗi 30VDC/0,5A hoặc 250VAC/0,5A (NO/NC)
Kích thước (mm) 390 × 280 × 80
Vỏ / Màu Thép 1,0 mm sơn tĩnh điện / Trắng
Cấp bảo vệ IP30 (trong nhà)
Nhiệt độ – Độ ẩm -5°C đến +50°C; ≤ 95% không ngưng tụ
Khối lượng ~4,0 kg
Tiêu chuẩn ISO 7240, TCVN 7568, TCVN 5738, ISO 9001



Hạng mục FSP-10/20
Số kênh (vùng) 10 · 20
Thiết bị / kênh ≤ 32 đầu báo
Màn hình LCD hiển thị trạng thái
Bộ nhớ sự kiện 8.000 sự kiện
Điện áp nguồn vào 220VAC/3A · 50/60Hz
Dòng tĩnh 200 mA (FSP-10/15/16); 300 mA (FSP-20/24); 390 mA (FSP-32); 470 mA (FSP-40)
Dòng báo cháy 250 mA (FSP-10/15/16); 330 mA (FSP-20/24); 400 mA (FSP-32); 480 mA (FSP-40)
Ắc quy dự phòng 24V – 2.500 mAh
Điện trở cuối tuyến (EOL) 4,7 kΩ
Tiếp điểm báo cháy / báo lỗi 30VDC/10A hoặc 250VAC/10A
Cấp bảo vệ IP30 (trong nhà)
Vỏ / Màu Thép 1 mm sơn tĩnh điện / Trắng
Kích thước (mm) 430 × 335 × 100 (FSP-10/15/16) hoặc 680 × 450 × 100 (FSP-20/24/32/40)
Nhiệt độ – Độ ẩm -5°C đến +50°C; ≤ 95% không ngưng tụ
Tiêu chuẩn ISO 7240, TCVN 7568, TCVN 5738; ISO 9001

Đặc điểm nổi bật của tủ trung tâm báo cháy FSP

Quản lý báo cháy theo từng kênh, từng vùng

Điểm nổi bật của dòng FSP là khả năng tổ chức hệ thống theo các vùng báo cháy. Mỗi kênh có thể kết nối với các đầu báo và thiết bị đầu vào trong khu vực được phân chia, giúp người vận hành dễ dàng khoanh vùng nơi phát sinh tín hiệu khi xảy ra sự cố.

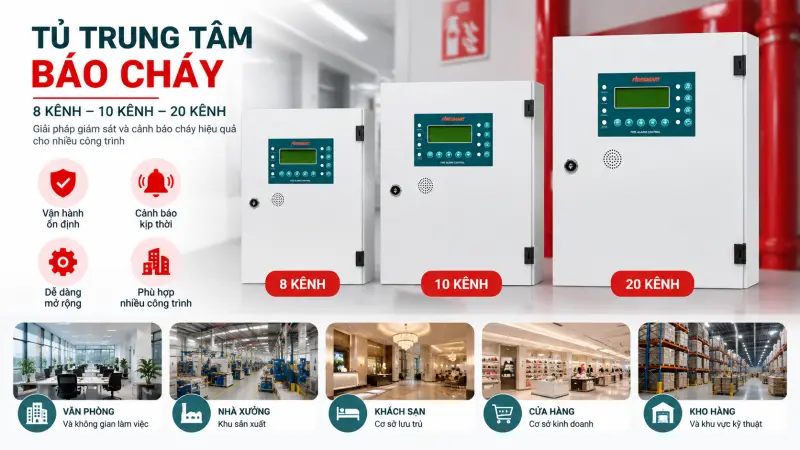

Tủ trung tâm báo cháy 8 kênh – 10 kênh – 20 kênh
Đặc điểm các dòng tủ trung tâm báo cháy

Với các công trình có quy mô nhỏ đến trung bình, tủ trung tâm báo cháy 8 kênh hoặc tủ trung tâm báo cháy 10 kênh có thể đáp ứng nhu cầu quản lý nhiều khu vực khác nhau. Trong khi đó, tủ trung tâm báo cháy 20 kênh phù hợp hơn với những công trình cần chia thành nhiều vùng giám sát.

Hỗ trợ nhiều loại thiết bị đầu vào

Tủ trung tâm báo cháy 8 kênh – 10 kênh – 20 kênh có thể sử dụng cùng các loại đầu báo thông thường như đầu báo khói và đầu báo nhiệt. Ngoài ra, thiết bị cũng có khả năng kết nối với đầu báo gas, đầu báo khí CO, đầu báo lửa và đầu báo beam tùy theo cấu hình hệ thống.

Nhờ khả năng tương thích với nhiều thiết bị đầu vào, tủ báo cháy trung tâm có thể được cấu hình phù hợp với đặc điểm của từng công trình và yêu cầu giám sát tại từng khu vực.

Tích hợp màn hình LCD và giao diện tiếng Việt

Trạng thái hoạt động của hệ thống được hiển thị thông qua màn hình LCD kết hợp với hệ thống đèn LED chỉ thị. Người dùng có thể thao tác lập trình và thực hiện một số chức năng trực tiếp trên mặt tủ bằng các phím điều khiển. Phần mềm điều khiển sử dụng tiếng Việt, giúp quá trình cài đặt và vận hành thuận tiện hơn.

Giám sát lỗi và hỗ trợ giảm cảnh báo không mong muốn

Dòng FSP có các chức năng giám sát tình trạng đường dây và lỗi hệ thống. Một số chức năng như tùy chỉnh giám sát ngắn mạch, báo trễ đầu báo, bật/tắt chuông báo động và reset tủ giúp người vận hành chủ động hơn trong quá trình sử dụng.

Chức năng báo trễ đầu báo 20 giây được tích hợp nhằm hỗ trợ giảm các cảnh báo không mong muốn theo cấu hình của hệ thống.

Khả năng mở rộng và lưu trữ sự kiện

Tủ báo cháy trung tâm được trang bị 02 ngõ ra điều khiển và có thể mở rộng lên đến 16 ngõ ra relay khi sử dụng module điều khiển phù hợp. Bên cạnh đó, bộ nhớ có khả năng lưu trữ tối đa 8.000 sự kiện, hỗ trợ theo dõi lịch sử hoạt động của hệ thống.

Nguyên lý hoạt động tủ báo cháy trung tâm 8 – 10 – 20 kênh

Trong trạng thái bình thường, tủ trung tâm báo cháy liên tục giám sát các đường tín hiệu được kết nối từ đầu báo và nút nhấn khẩn cấp theo từng kênh.

Khi một đầu báo phát hiện khói, nhiệt hoặc người dùng kích hoạt nút nhấn báo cháy, tín hiệu sẽ được truyền về tủ báo cháy trung tâm. Tủ tiếp nhận, xử lý và xác định vùng đang có tín hiệu báo động, sau đó kích hoạt các thiết bị đầu ra theo cấu hình như chuông, còi đèn báo cháy hoặc các thiết bị liên động khác.

Đầu báo khói/nhiệt hoặc nút nhấn → Truyền tín hiệu về tủ trung tâm → Tủ xác định kênh báo cháy → Kích hoạt thiết bị cảnh báo và ngõ ra điều khiển → Hiển thị trạng thái trên LCD

Ngoài tín hiệu báo cháy, tủ cũng thực hiện giám sát một số trạng thái lỗi liên quan đến nguồn và đường dây để hỗ trợ người vận hành nhận biết tình trạng bất thường của hệ thống.

Ứng dụng của tủ trung tâm báo cháy 8 kênh – 10 kênh – 20 kênh

Dòng tủ FSP có thể được lựa chọn theo số lượng vùng cần quản lý và quy mô thực tế của công trình.

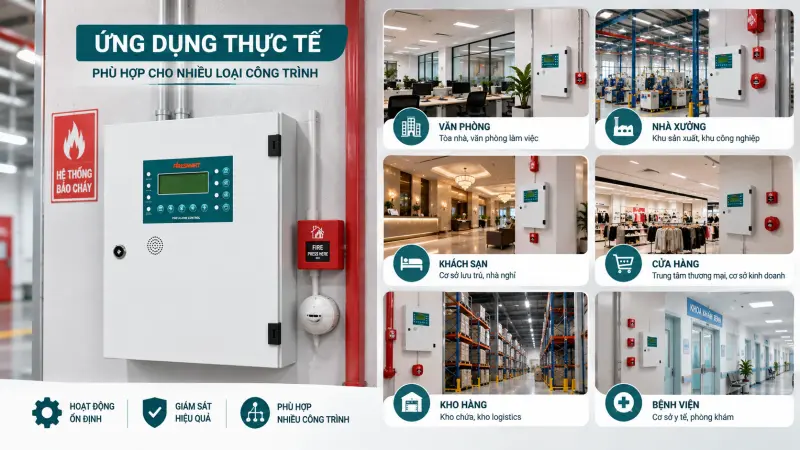

Tủ trung tâm báo cháy
Ứng dụng của thiết bị
  • Văn phòng, cửa hàng và cơ sở kinh doanh: Có thể lựa chọn tủ 8 hoặc 10 kênh cho các khu vực cần chia thành nhiều vùng giám sát.
  • Nhà xưởng và kho hàng: Tủ nhiều kênh hỗ trợ quản lý các khu vực rộng hoặc được phân chia thành nhiều vùng chức năng.
  • Khách sạn, nhà nghỉ và cơ sở lưu trú: Có thể phân chia hệ thống theo tầng, hành lang hoặc khu vực chức năng.
  • Trường học và công trình công cộng: Phù hợp với hệ thống cần quản lý nhiều phòng hoặc khu vực riêng biệt.
  • Chung cư, nhà ở kết hợp kinh doanh: Có thể lựa chọn số lượng kênh phù hợp với quy mô và phương án thiết kế hệ thống.
  • Công trình cải tạo hoặc mở rộng: Khả năng mở rộng của dòng FSP hỗ trợ đáp ứng nhu cầu bổ sung vùng giám sát theo cấu hình phù hợp.

Việc lựa chọn tủ báo cháy trung tâm 8 kênh, 10 kênh hay 20 kênh nên dựa trên số lượng vùng cần giám sát, số thiết bị đầu vào, phương án thiết kế và yêu cầu kỹ thuật của công trình.

Tủ trung tâm báo cháy 8 kênh – 10 kênh – 20 kênh là giải pháp quản lý hệ thống báo cháy theo vùng, hỗ trợ tiếp nhận tín hiệu từ nhiều thiết bị đầu vào, hiển thị trạng thái và kích hoạt các thiết bị cảnh báo khi xảy ra sự cố. Theo firehub, dòng tủ báo cháy trung tâm này phù hợp cho nhiều loại công trình cần triển khai hệ thống báo cháy thông thường theo từng vùng giám sát.

Câu hỏi thường gặp về Tủ trung tâm báo cháy 8 kênh – 10 kênh – 20 kênh

Nên chọn tủ trung tâm báo cháy 8 kênh, 10 kênh hay 20 kênh?

Việc lựa chọn phụ thuộc vào số khu vực cần giám sát trong công trình. Tủ 8 kênh phù hợp khi số khu vực cần quản lý ít hơn, trong khi tủ 10 kênh hoặc 20 kênh phù hợp với công trình có nhiều khu vực hơn. Nên tính cả nhu cầu mở rộng trong tương lai để tránh phải thay tủ khi công trình phát triển.

Tủ trung tâm có thể kết nối với đầu báo khói và đầu báo nhiệt không?

Có. Tủ FSP có thể sử dụng với các loại đầu báo khói và đầu báo nhiệt thông thường tương thích. Ngoài ra, hệ thống còn có thể hỗ trợ một số loại đầu dò khác như đầu báo gas hoặc đầu báo lửa khi đáp ứng yêu cầu kết nối. Cần kiểm tra thông số của từng thiết bị trước khi đấu nối.

Tủ trung tâm báo cháy có hiển thị khu vực đang xảy ra cháy không?

Có. Khi nhận được tín hiệu từ đầu báo trên một kênh, tủ sẽ hiển thị trạng thái báo cháy tương ứng để người vận hành xác định khu vực cần kiểm tra. Việc phân chia và đặt tên khu vực rõ ràng ngay từ khi thiết kế sẽ giúp xử lý sự cố nhanh chóng hơn.

Tủ trung tâm báo cháy có hoạt động khi mất điện không?

Có. Tủ được tích hợp bộ nguồn chuyển đổi và ắc quy dự phòng 24VDC – 2,5 Ah để duy trì hoạt động khi nguồn điện lưới bị mất. Thời gian duy trì phụ thuộc vào dung lượng ắc quy, tình trạng pin và mức tiêu thụ của hệ thống; cần kiểm tra và bảo dưỡng nguồn dự phòng định kỳ.

Tủ trung tâm có thể kết nối với chuông, đèn báo cháy không?

Có. Tủ có các ngõ ra để kết nối với thiết bị cảnh báo và thiết bị ngoại vi tương thích. Khi nhận tín hiệu báo cháy, tủ có thể kích hoạt chuông, đèn hoặc các thiết bị được đấu nối theo thiết kế. Cần kiểm tra thông số ngõ ra và tổng tải trước khi kết nối.
